No. Eks : 11

Topologi Latihan

( 9 Switch)

DIAGNOSA WAN

Nama : Mayland F S

Instruktur : Bu Netty A

Pak Rudi H

Kelas : 3 TKJ A

Tanggal:15 November 2010


































TUJUAN

a. Dapat lebih mengerti tentang konsep VLAN, VTP dan STP
b. Dapat mengkonfigurasikan dari topologi yang ditentukan
c. Dapat melakukan hasil pengujian dari konfigurasi tersebut.


PENDAHULUAN


Sebuah Virtual LAN atau dikenal sebagai VLAN merupakan fungsi logik dari sebuah switch. Fungsi logik ini mampu membagi jaringan LAN ke dalam beberapa jaringan virtual. Jaringan virtual ini tersambung ke dalam perangkat fisik yang sama tetapi dalam kenyataannya terdapat dalam segmen LAN yang berbeda. Implementasi VLAN dalam jaringan memudahkan seorang administrator jaringan dalam membagi secara logik group-group workstation secara fungsional dan tidak dibatasi oleh batasan lokasi.

VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN).

Spanning-Tree Protocol (STP) adalah protokol yang digunakan untuk memastikan tidak adanya loop di suatu jaringan. Jika kita punya dua buah switch yang dihubungkan satu sama lain dengan dua kabel, jika tidak ada STP maka paket broadcast dari switch pertama akan dikirimkan ke switch yang kedua melalui dua link tersebut, dan oleh switch yang kedua paket broadcast tersebut akan dikirimkan kembali melalui dua link itu lagi. Ini yang disebut switching loop, dan paket broadcast akan membuat suatu kondisi loop yang disebut broadcast storm.


ALAT dan BAHAN

a. PC
b. Packet Tracer
c. CamStudio


LANGKAH KERJA

1. Buat topologi pada packet tracer sesuai gambar berikut.

skenario :

Pada topologi di atas, PC 2 dapat berkomunikasi dengan PC 8, harus melalui switch B -> switch D -> switch E -> switch G

2. Kemudian konfigurasi PC, slah satunya :




3. Dan konfigurasi vlan, vtp , dan stp pada setiap switch yang telah ditentukan jalur komunikasinya.

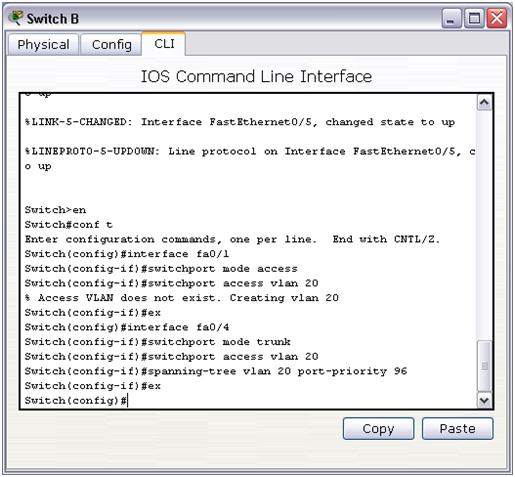

a. konfigurasi switch B

b. konfigurasi switch D

c. konfigurasi switch E

d. konfigurasi switch G


4. konfigurasipun selesai.


HASIL KERJA

Lakukan uji koneksi dengan cara add simple PDU lalu capture forward.




KESIMPULAN

Dengan praktek ini , kita dapat lebih memahami tentang konsep VLAN, VTP dan STP. Baik megkonfigurasi maupun mengujinya dari topologi dan jalur komunikasi yang sudah ditentukan.
